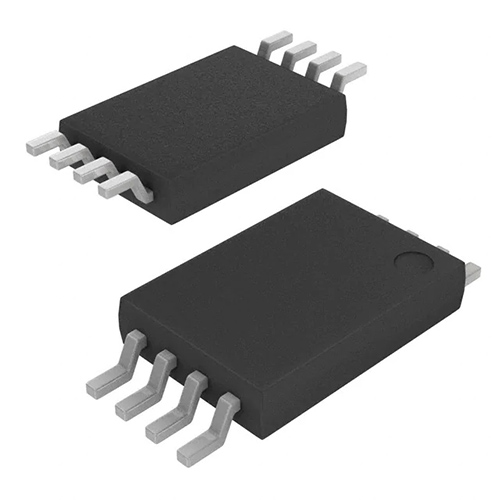

IC pre Microchip EEPROM 2KBIT I2C

Microchip Technology Inc. 24AA024/24LC024/ 24AA025/24LC025 je 2 kbitový sériový elektricky vymazateľný PROM s rozsahom napätia 1,7 V až 5,5 V. Zariadenie je organizované ako jeden blok 256 x 8-bitovej pamäte s 2-vodičovým sériovým rozhraním. Nízkoprúdová konštrukcia umožňuje prevádzku s typickým pohotovostným a aktívnym prúdom iba 1 μA a 1 mA. Zariadenie má možnosť zápisu stránky až do 16 bajtov údajov. Funkčné adresné linky umožňujú pripojenie až ôsmich zariadení 24AA024/24LC024/ 24AA025/24LC025 na rovnakú zbernicu pre až 16K bitov súvislej pamäte EEPROM.

1). Jedno napájanie s prevádzkou od 1,7 V do 5,5 V pre zariadenia 24AA024/24AA025, 2,5 V pre zariadenia 24LC024/24LC025

2). Technológia Low-Power CMOS: - Čítací prúd 1 mA, typický - Pohotovostný prúd 1 μA, typický

3). 2-drôtové sériové rozhranie, I2C™ kompatibilné

4). Kaskádovateľné až osem zariadení

5). Schmitt Trigger Inputs for Noise Suppression

6). Ovládanie výstupného sklonu na elimináciu odrazu od zeme

7). Kompatibilita hodín 100 kHz a 400 kHz

8). Čas zápisu stránky maximálne 5 ms

9). Cyklus samočinného vymazania/zápisu

10). 16-bajtová vyrovnávacia pamäť na zápis stránky

11). Hardvérová ochrana proti zápisu na zariadeniach 24XX024

12). ESD ochrana >4000V

13). Viac ako 1 milión cyklov vymazania/zápisu

14). Uchovávanie údajov > 200 rokov

15). Dostupné výrobné programovanie

16). Balíky obsahujú 8-zvodové PDIP, SOIC, TSSOP, DFN, TDFN a MSOP

17). 6-zvodový balík SOT-23, len 24XX025

18). Bez obsahu Pb a v súlade s RoHS

19). Teplotné rozsahy: - Priemysel (I): -40 °C až +85 °C - Automobilový priemysel (E): -40 °C až +125 °C
