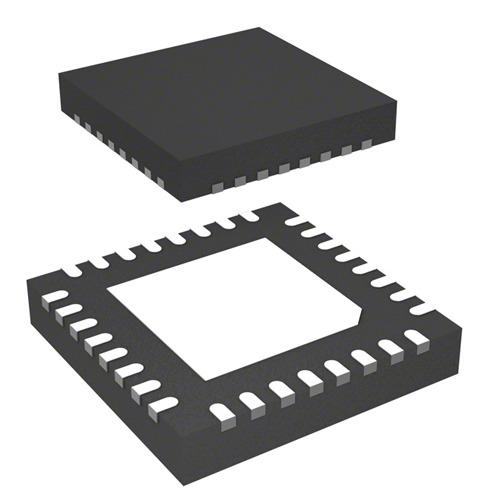

IC pre Microchip TRANS NPN

IC pre mikročip TRANS NPN, ATA5830 je vysoko integrovaný, nízkoenergetický UHF ASK/FSK RF-transceiver. Atmel ATA5830 je rozdelený do niekoľkých sekcií; RF frontend, digitálne základné pásmo a nízkoenergetický 8-bitový mikrokontrolér AVR. Produkt je určený pre frekvenčné pásma ISM v rozsahoch 310 až 318 MHz, 418 až 477 MHz a 836 až 928 MHz. Počet externých dielov je obmedzený na minimum vďaka veľmi vysokej úrovni integrácie v tomto zariadení.

1). Podporované frekvenčné rozsahy – Nízkopásmové 310 MHz až 318 MHz, 418 MHz až 477 MHz – Vysoké pásmo 836 MHz až 928 MHz – 315,00 MHz/433,92 MHz/868,30 MHz a 915.050 MHz s jedným 2 050 MHz Crystal

2). Nízka spotreba prúdu – 9,3 mA pre režim RX (nízke pásmo) 480 µA pre 50 ms cyklus 3 Channel Polling – 9,1 mA/13,8 mA pre režim TX (nízke pásmo, výstup = 6 dBm/10 dBm).

3). Typický prúd v režime vypnutia 5 nA (max. 600 nA pri Vs = 3,6 V a T = 85 °C).

4). Programovateľný výstupný výkon – 12dBm až +14,5dBm (0,4dB krok)

5). Vstupný bod kompresie 1dB – 35dBm (úplná úroveň citlivosti) – 20dBm (15dB znížená citlivosť)

6). Programovateľná kanálová frekvencia s frakčným-N PLL – rozlíšenie 93 Hz pre nízke pásmo – rozlíšenie 185 Hz pre vysoké pásmo

7). FSK odchýlka ± 0,375 kHz až ± 93 kHz

8). Citlivosť FSK (Manchester Coded) pri 433,92 MHz – 106 dBm pri 20 Kbit/s, Δf = ± 20 kHz, BWIF = 165 kHz – 109 dBm pri 10 Kbit/s, Δf = ± 10 kHz 165kHz – 112dBm pri 5Kbit/s,Δf =±5kHz, BWIF = 165kHz – 121dBm pri 0,75Kbit/s,Δf =±0,75kHz, BWIF = 25kHz

1). Citlivosť ASK (Manchester Coded) pri 433,92 MHz – 107 dBm pri 20 Kbit/s, BWIF = 366 kHz – 117 dBm pri 1 Kbit/s, BWIF = 366 kHz

2). Programovateľná šírka pásma RX-IF 25 kHz až 366 kHz (približne 10 % krokov)

3). Blokovanie (BWIF = 165kHz): 64dBC pri Frekv. Offset = 1 MHz a 48 dB pri 225 kHz

4). Vysoké odmietnutie obrazu 55dB (315MHz/433,92MHz) 47dB (868,3MHz/915MHz) bez kalibrácie

FPCB má mnoho výhod, ako je úspora miesta, zníženie hmotnosti a vysoká flexibilita. FPC sa používa hlavne v mobilných telefónoch, digitálnych fotoaparátoch, tabletoch, notebookoch, nositeľných zariadeniach a iných produktoch. FPCB predstavuje veľkú časť aplikácií v inteligentných telefónoch, ktoré môžu spĺňať potreby obrazoviek mobilných telefónov, batérií a modulov kamier. V ére 5G je objavenie sa multifunkčných modulov pre inteligentné telefóny, rádiofrekvenčných modulov, skladacích obrazoviek a miniaturizovaných modelov neoddeliteľnou súčasťou pripojenia flexibilných dosiek plošných spojov FPC.

Pokiaľ ide o IC pre mikročip TRANS NPN, je v súlade s RoHs3 a garantujeme, že všetky diely, ktoré ponúkame, sú nové a originálne, akýkoľvek problém s kvalitou je nesprávny.
